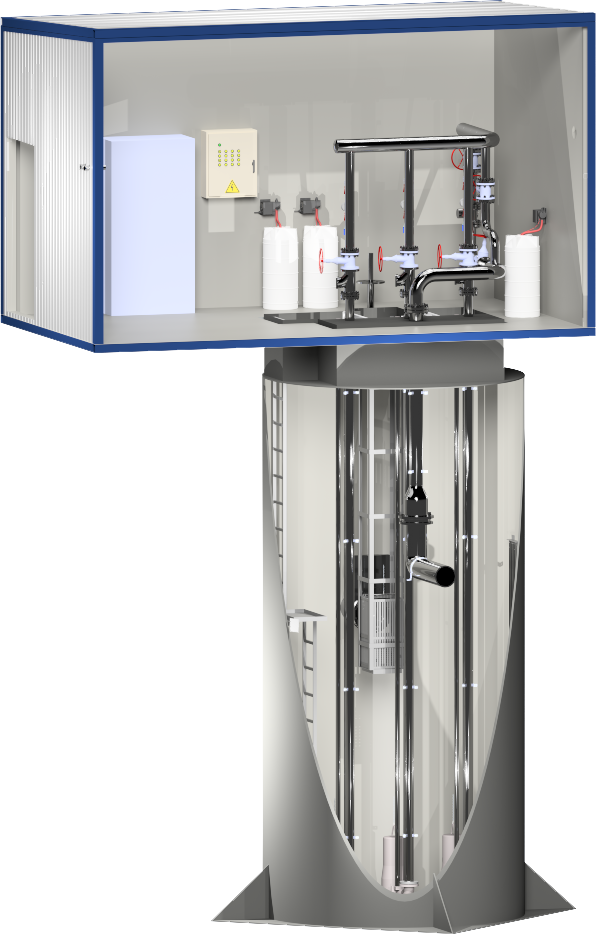

КНС (насосная станция)
Канализационная насосная станция (КНС) необходима для перекачки вод или стоков различного назначения, когда их самотечное отведение невозможно.
Вертикальные подземные КНС с погружными насосами – наиболее широко используемые насосные станции. Они подходят для перекачки как хозяйственно-бытовых, так и промышленных стоков с предприятий пищевой, нефтяной, нефтехимической, фармакологической отраслей. Также используются для обслуживания парковок, АЗС и других объектов городской инфраструктуры. Вертикальное расположение корпуса позволяет значительно экономить место при монтаже станции.
Возможно вертикальное или горизонтальное исполнение .
КНС имеет полную заводскую готовность, укомплектована силовым, насосным и иным необходимым оборудованием, запорно-регулирующей арматурой и контрольно-измерительными приборами, системой автоматики. Включает в себя необходимое технологическое и вспомогательное оборудование, обеспечивающее работу в автоматическом режиме, щиты управления и контроля за работой КНС.
Преимущества КНС
- Надежный стальной или полимерный корпус с многослойной антикоррозийной изоляцией
- Комплектация европейским и японским электрооборудованием.
- Работа станции полностью автоматизирована.
- Монтаж на песчаное основание и защита от всплытия
- Возможность расположить шкаф управления работой насосов в павильоне над корпусом или на поверхности в защитном кожухе.
- Вертикальное или горизонтальное исполнение
- Подбор под конкретные требования заказчика
Модели
Габариты
Производ-ность
Рабочий объем
Масса
Канализационные насосные станции (КНС)
Применение
- Перекачка канализационных стоков городов, поселков, деревень.
- Подача воды на очистные сооружения
- Водоснабжение на промышленных предприятиях
- Сброс очищенных сточных вод в удаленный природный водоем
- Подача воды на противопожарные нужды
- Перекачка специфических и агрессивных жидкостей
- Индивидуальные системы водоснабжения
Принцип работы
Стоки по подводящему трубопроводу поступают в приемный резервуар. Далее насосы (погружные либо сухого исполнения) перекачивают сточные воды по напорному трубопроводу до места назначения. Шкаф управления насосным оборудованием может работать в автоматическом и в ручном режимах.
Описание станции
Канализационная насосная станция выполнена в виде подземного приёмного резервуара с установленными погружными насосами. Насосное оборудование подбирается под конкретные требования заказчика .
Насосное оборудование работает не беспрерывно, а в периодическом режиме. При заполнении резервуара-отстойника до определенного уровня срабатывают датчики, и насосы автоматически начинают откачивание сточной воды. Такой же сигнал поступает после откачки, и работа насосов приостанавливается. Благодаря этому устройства отличаются экономным энергопотреблением
Для защиты насосов от засорения на подводящем трубопроводе в КНС предусмотрен решетчатый контейнер (корзина) из нержавеющей стали с возможностью подъема и ручной очистки, в комплекте с направляющими для подъема и спуска. Подъём и спуск насосов предусмотрен по вертикальным направляющим при помощи цепей. Для обслуживания насосного оборудования предусмотрено стационарное подъемное оборудование.
На напорном (отводящем) трубопроводе каждого насоса устанавливается запорная арматура и обратный клапан. Дополнительно, для опорожнения напорного трубопровода в приемную емкость КНС при выполнении возможных ремонтных работ, на напорном трубопроводе, предусмотрена врезка штуцера выше места установки запорной арматуры насосного оборудования, и установлена на нем заглушка .
Монтаж насосных агрегатов осуществляется с использованием специализированных быстроразборных захватных устройств на напорном патрубке, обеспечивающих герметичное прижимное соединение с напорным трубопроводом, без применения хомутовых соединений, присоединения трубопроводов к насосам соединения - гибкие, допускающие угловые и продольные взаимные перемещения концов труб.
Оборудование оснащено поплавковыми датчиками уровня, оборудовано одним или двумя насосами ведущих брендов: Pedrollo, Lowara (Италия), Grundfos (Дания), WILO, KSB (Германия) .
Паспорт изделия содержит:
- наименование завода-изготовителя и год изготовления изделия;
- заводской номер;
- техническую характеристику изделия;
- акт заводских испытаний;
- монтажную схему изделия;
- монтажную схему автоматизации работы изделия;
- перечень запасных частей;
- основные регулировочные размеры и величины для разборки и сборки
Для обслуживания запорной арматуры и устанавливаемого контрольно-измерительного оборудования предусмотрена площадка обслуживания .
Для исключения эффекта «падающей струи» в конструкции КНС предусмотрен сливной вертикальный трубопровод.
Для возможности обслуживания сорозадерживающей корзины и насосного оборудования предусмотрено грузоподъемное оборудование .
В верхней части корпуса КНС предусмотрен надежный крепеж для силовых и сигнальных кабелей для предотвращения скручивания силовых кабелей на дне резервуара и обеспечения возможности регулировки положения поплавковых датчиков
Крышка корпуса КНС оборудована шарнирными петлями, газовыми стойками (предназначенными для удобства открывания и фиксации крышки в открытом положении), а также навесным замком, препятствующим несанкционированному проникновению .
